SW 60 TT
La serie SW60TT es nuestro sistema más consolidado, nacido de la necesidad de combinar la calidad y el rendimiento de los materiales con líneas clásicas.

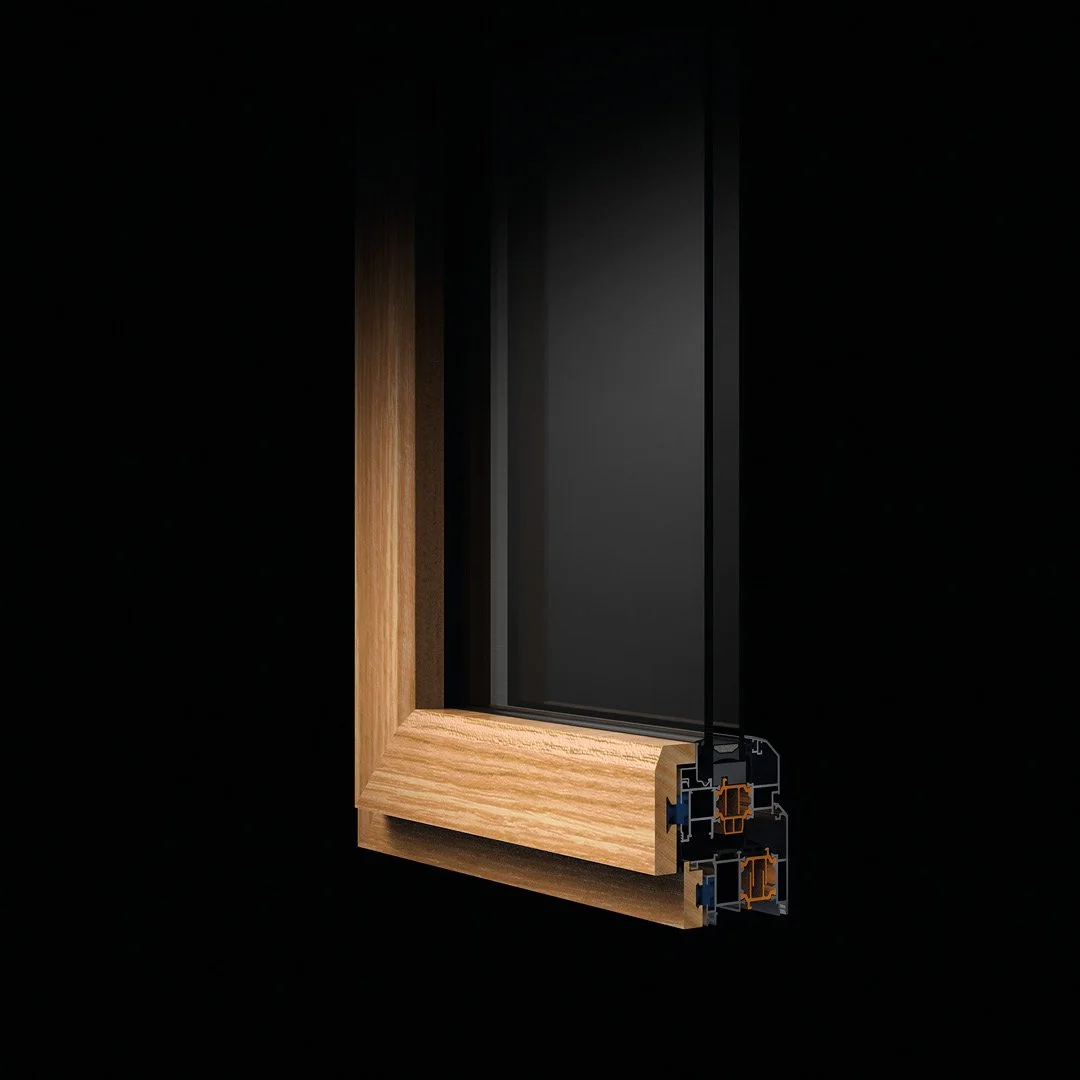

Este producto, con ruptura de puente térmico, se caracteriza por la presencia de un único marco de madera maciza en la hoja y por el uso de un junquillo de acristalamiento en contraste.

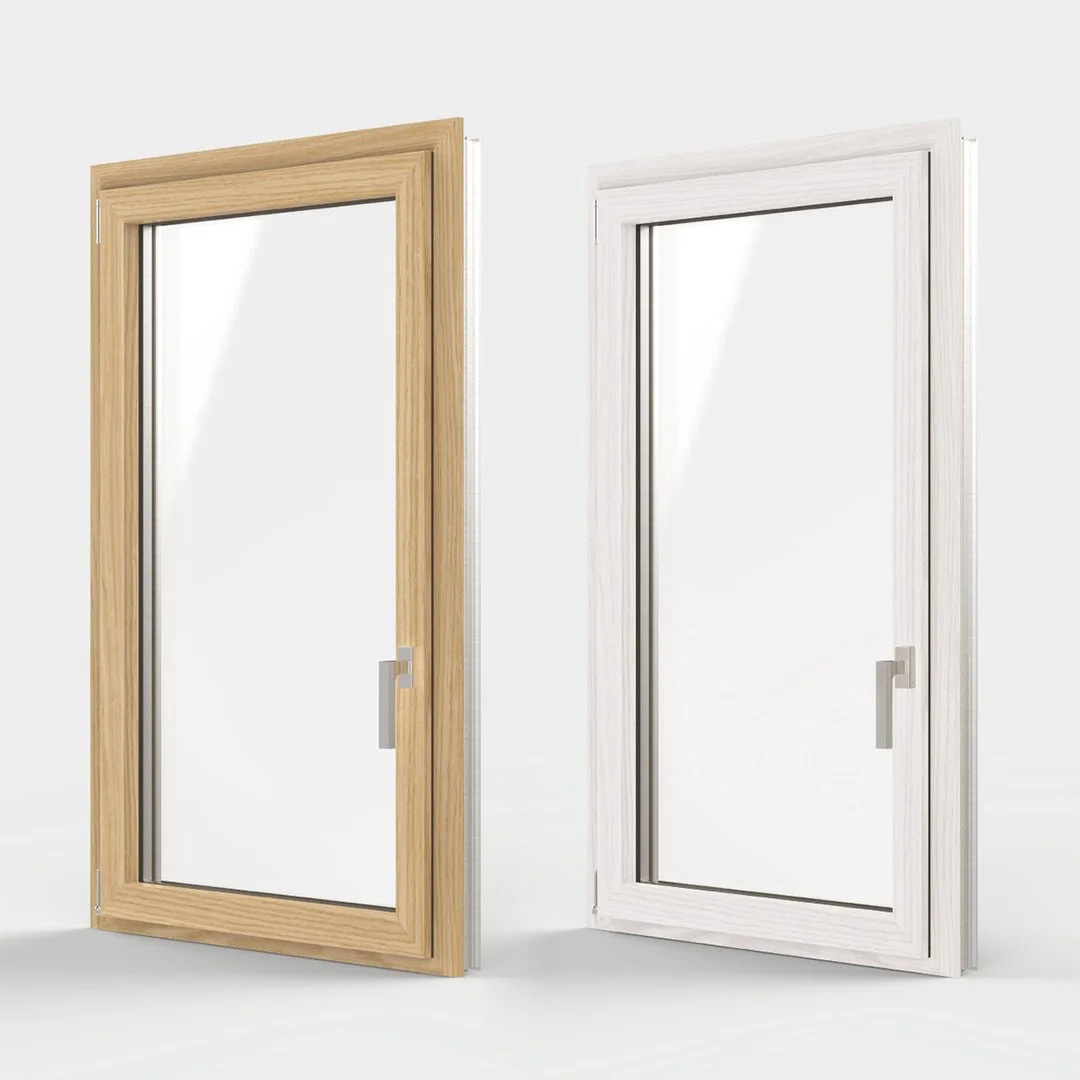

La serie está disponible con cuatro variantes de diseño de marco interior: redondeado, plano, cuadrado con unión a 90° o a 45°. En el exterior, los perfiles de aluminio pueden ser también redondeados o cuadrados.

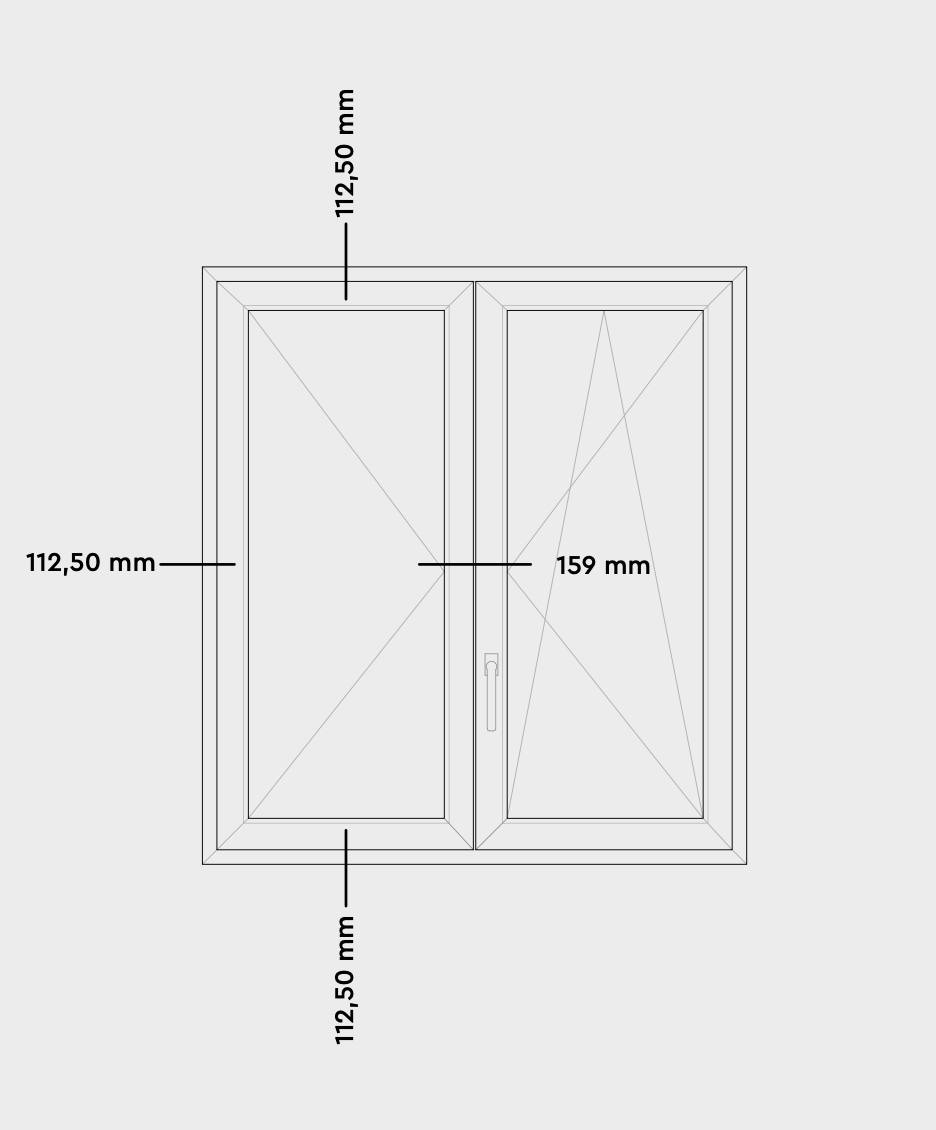

Dimensiones del Sistema
Marco fijo: 70 mm
Marco móvil: 90 mm
Solape de ventana: 112,50 mm – marco en “Z”
Doble acristalamiento: de 24 a 50 mm
Nudo central: 132 mm
Nudo lateral: 136 mm – marco en “L”
Nudo lateral: 126 mm – marco en “Z”
Nudo inferior: 118,50 mm – umbral estándar
Sistema de junta abierta
Holgura exterior: 130 mm
Características técnicas
MATERIALES
Aleación de aluminio 6060 (UNI 3569)
Madera maciza: roble, fresno, cerezo
TRANSMITANCIA TÉRMICA
Uw hasta 1,10 W/m²K – ventana de una hoja
Uw hasta 1,30 W/m²K – ventana de dos hojas
Aislamiento térmico mediante varillas de poliamida de 16 mm de longitud y 2 mm de espesor
AISLAMIENTO ACÚSTICO
Rw hasta 44 dB
APLICACIÓN DEL ACRISTALAMIENTO
Junquillo de poliamida en contraste
Tipologías Disponibles
Ventana abatible
Ventana corrediza
Marco fijo / Ventana fija
Ventana plegable corrediza
Puerta
